Теплові насоси повітря-вода для будівель з тепловим навантаженням від 9 до 60 кВт
Повітря, як джерело тепла, є особливо привабливим - воно доступне скрізь і в необмеженій кількості. Теплові насоси типу повітря-вода найбільш поширені, бо встановити їх простіше і дешевше, порівняно з іншими типами (грунт-вода, вода-вода).
Повітря може виступати джерелом тепла в діапазоні зовнішніх температур від -25°C до +35°С. Проте, коефіцієнт перетворення знижується зі зниженням температури повітря. Є 2 типи установки таких теплових насосів:
- Зовнішня - встановлюється ззовні будівлі. Для підключення до системи опалення прокладаються два теплоізольовані трубопроводи для подаючого і зворотного контуру, а також з’єднувальні електричні проводи

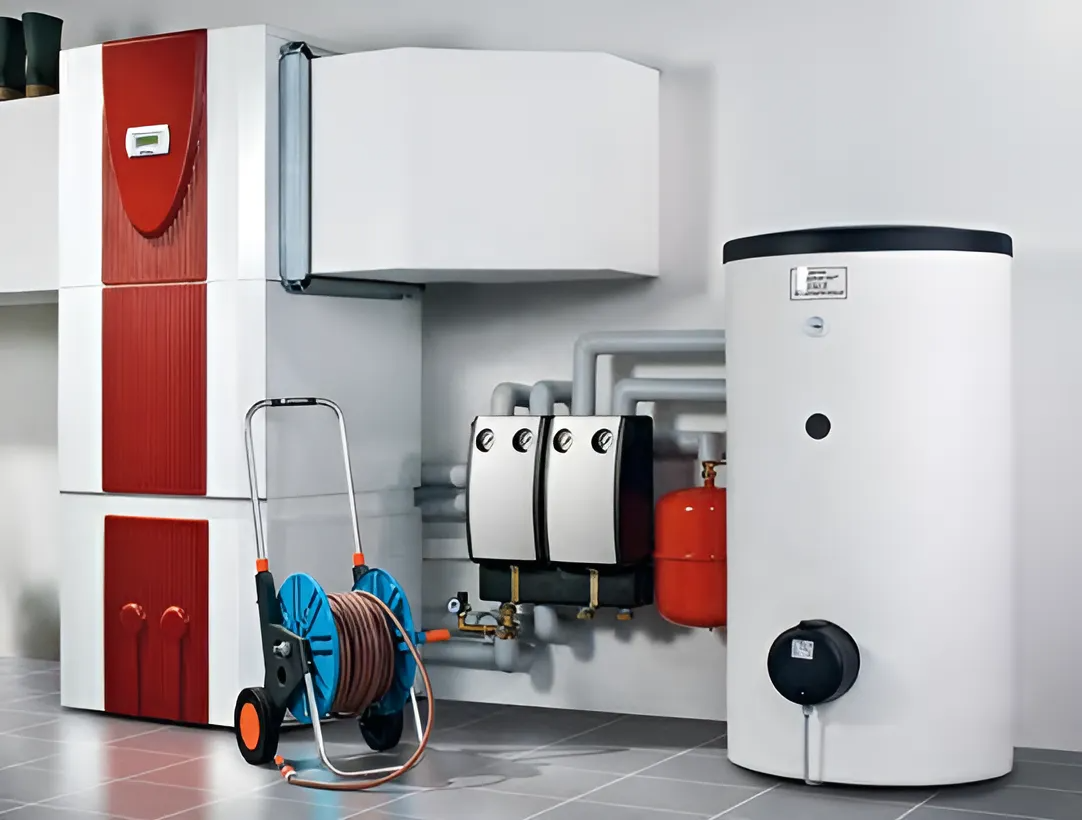

- Внутрішня - такий тепловий насос може бути встановлений у будь-якому господарському приміщенні біля зовнішньої стіни. Зовнішнє повітря, що слугує джерелом тепла, він отримує через повітропроводи. Для теплових насосів з поворотом повітряного потоку на 90°, що встановлюються в кутку приміщення або впритул до прямої зовнішньої стіни, повітропроводи не потрібні. Випуск повітря регулюється вліво, вправо або вгору, а гнучкі гідравлічні з’єднання полегшують встановлення.

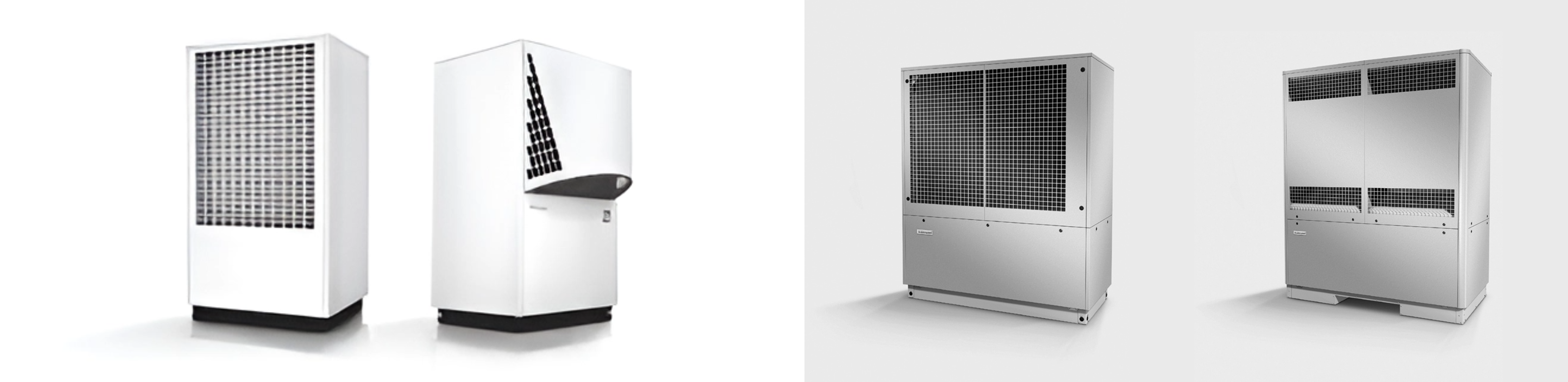

Теплові насоси “повітря-вода” Dimplex серії Теплові насоси LI/LIK з повітропроводами для встановлення в приміщенні
Якщо потрібно забезпечити обігрів та охолодження великого приміщення, варто звернути увагу на великий тепловий насос LA 60S-TUR, бо його можливості теж великі. Це реверсивний тепловий насос. Це означає, що він забезпечує як опалення, так і охолодження. Підійде для офісних будівель, багатоквартирних будинків, а також для забезпечення технологічного тепла в комерційному та промисловому секторі. LA 60S-TUR від Dipmlex - це високоефективний тепловий насос типу “повітря-вода” з двома компресорами, які працюють у відповідності до попиту, завдяки чому досягається оптимізація витрат електроенергії. Також доступний у версії LA 60S-TU - для опалення та приготування гарячої води (без охолодження).
Переваги теплових насосів LA…TU(R):
- Мінімальний рівень шуму. Dimplex приділяє особливу увагу до створення акустично ненав’язливого обладнання, тому ці теплові насоси є ідеальним рішенням для проектів, де щільність розміщення є важливим фактором. Рівень шуму теплових насосів Dimplex досягає звукової потужності близько 60 дБ(А) в режимі опалення і 55 дБ(А) в тихому режимі роботи. Це відповідає рівню шуму працюючого холодильника.
- Висока потужність навіть в умовах низької зовнішньої температури. Теплові насоси серії LA…TU навіть при зовнішній температурі -20°C забезпечують температуру подаючого контуру на рівні 58°C, а модель LA 60TU (60 кВт) - навіть до 65°C. Завдяки цьому, їх можна використовувати для модернізації системи опалення існуючих будівель з радіаторами. Ці теплові насоси мають вбудований лічильник тепла.
- Високопродуктивні теплові насоси передбачають два ступені робочої потужності LA 17 – 60TU для приміщень з великими потребами тепла. Вони обладнані двома компресорами, тому оптимальним чином узгоджують теплопродуктивність з потребами приміщення в теплі.
- Оригінальний вуличний кожух розроблений для використання у регіонах із сильними вітрами. Він захищає отвори подачі й випуску повітря від сильного вітру, таким чином підвищуючи ефективність роботи теплового насоса.
- Моделі для внутрішнього встановлення передбачають можливість встановлення буферного накопичувача під блоком теплового насоса, що забезпечує додаткову економію простору в умовах обмеженої площі.
- Доступний бівалентний режим роботи - комбінована робота з другим теплогенератором (деревним, пелетним, масляним котлом, газовим або електричним котлом)
- Паралельне з опаленням чи охолодженням приготування гарячої води, а також підігрів води для басейну
- Можливість об’єднання окремих теплових насосів у каскад дозволяє “набирати” потрібну потужність і покрити потреби в теплі/холоді будівлі будь-якої площі
- Попередньо запрограмовані коди забезпечують просте і зрозуміле початкове введення в експлуатацію за допомогою функції контролера теплового насоса - EasyOn.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ТЕПЛОВИХ НАСОСІВ DIMPLEX “ПОВІТРЯ-ВОДА” (ДЛЯ ПОТУЖНОСТІЕЙ 9, 18 І 60 КВТ):
Параметр
| LA 9S-TUR
| LA 1118C
| LA 60S-TUR
|
(опалювальне навантаження до 9 кВт)
| (опалювальне навантаження до 18 кВт)
| (опалювальне навантаження
до 60 кВт)
|
Клас енергоефективності* при температурі подачі 35°C:
| А+++
| А+++
| А++
|
Теплопродуктивність А-7/W35/СОР*
| 5.5 кВт/3.2
| 5.6 кВт/3.2
| 1 компресор: 22.2 кВт/3.2
|
2 компресори: 38 кВт/3.0
|
Холодопродуктивність A35/W18/EER:
| 7 кВт/3.2
| 6.7 кВт/3.1
| 1 компресор: 33.4 кВт/3.2
|
2 компресори: 63.3 кВт/2.8
|
Нижня робоча межа джерела тепла (операція опалення):
| -22°C
| -22°C
| -22°C
|
Верхня робоча межа джерела тепла (операція опалення):
| 35°C
| 35°C
| 40°C
|
Джерело тепла нижньої робочої межі (операція охолодження):
| 15°C
| 15°C
| 10°C
|
Верхня робоча межа джерела тепла (операція охолодження):
| 45°C
| 45°C
| 45°C
|
Макс. температура подачі:
| 60°C
| 60°C
| 60°C
|
Рівень звукового тиску в 10 м:
| 28 дБ(А)
| 58 дБ(А)
| 44 дБ(А)
|
Рівень звукового тиску в 10 м (при зниженій роботі):
| 25 дБ(А)
| 30 дБ(А)
| 43 дБ(А)
|
Ширина:
| 910 мм
| 910 мм
| 1900 мм
|
Висота:
| 1650 мм
| 1650 мм
| 2300 мм
|
Глибина:
| 750 мм
| 750 мм
| 1000 мм
|
Вага:
| 225 кг
| 295 кг
| 870 кг
|
*А-7 - температура зовнішнього повітря -7°C; W18 - температура теплоносія (води) +18°C.
Зовнішнім блоком зручно керувати за допомогою кольорового сенсорного дисплея, який можна встановити в будь-якому внутрішньому приміщенні. Також, встановивши застосунок Dimplex Home ви отримуєте доступ до управління тепловим насосом в будь-який час і з будь-якого місця просто зі смартфона чи планшета.
Всі теплові насоси Dimplex можуть бути інтегровані у систему “розумний будинок” та включають функцію SG-Ready - налаштування роботи зі змінними тарифами через smart-grid. Для нас це поки що видається далеким майбутнім, але можливо воно вже й не так далеко. Тепловий насос служитиме вам не одне десятиліття і він вже буде готовим до smart-майбутнього!
Приклади встановлення теплових насосів Dimplex “повітря-вода”

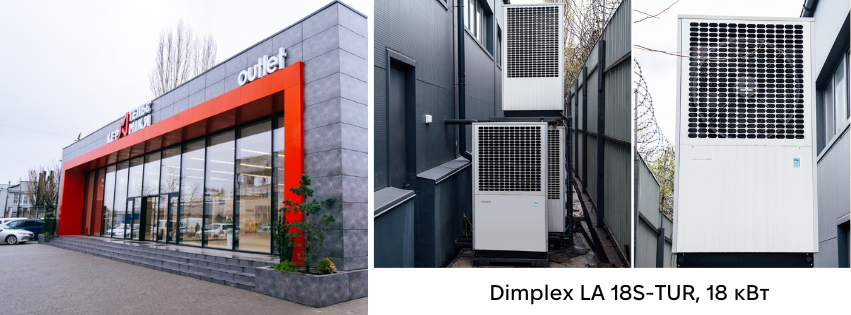

Салон-магазин кераміки “АТЕМ”, м. Київ. Опалювальна площа - 1500 м2. Опалення, охолодження та гаряче водопостачання забезпечується троьома комбінованими реверсивними тепловими насосами Dimplex LA 18S-TUR типу «повітря-вода», сумарною тепловою потужністю 54 кВт. Система опалення/охолодження – фанкойли. COP A7/W35 = 4,8. Коефіцієнт ефективності при роботі на охолодження EER=4,4.

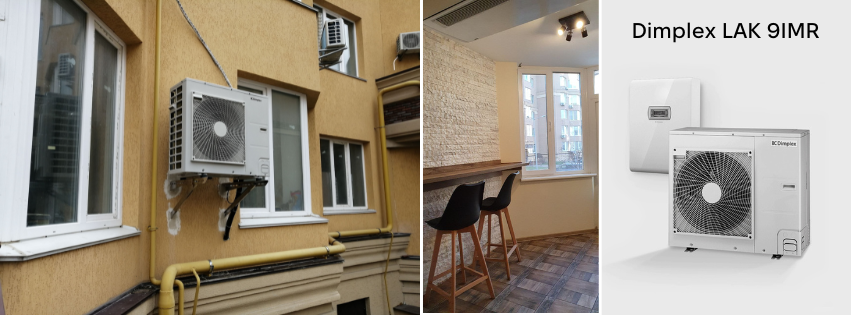

Пекарня-кав’ярня, розташована в квартирі багатоквартирного будинку, с. Софіївська Борщагівка. Опалювальна площа - 40 м2. Опалення, охолодження та ГВП забезпечується тепловим насосом типу повітря-вода Dimplex LAK 9IMR потужністю 9 кВт. Система опалення: Тепла підлога, Теплі стіни, Фанкойл. Система охолодження: Фанкойл, Холодні стіни. Показник продуктивності теплового насоса (СОР) до 4,8.

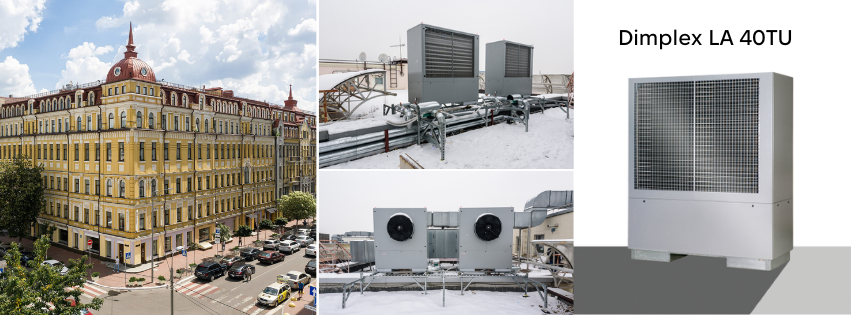

Бізнес-центр “Іллінський”, м. Київ. Площа офісних приміщень бізнес-центру - 37125 м2. Для забезпечення потреб будівлі в гарячій воді, встановлено два високопродуктивні двохкомпресорні повітряні теплові насоси Dimplex LA 40TU. Теплова потужність макс. A7/W35 складає 32,7 кВт (де, А- температура зовнішнього повітря, W - температура подачі), COP при A7/W35 становить 4.1. Максимальна температура лінії подачі до 65 ° С.
Для житлових будинків чи офісів. Для приготування гарячої води, опалення чи охолодження. З рекуперацією тепла чи без. Теплові насоси Dimplex підходять для будь-якої потреби, площі, потужності. Наші експерти з енергоефективних інженерних систем завжди раді вам допомогти.
